近年來，民用建筑物的大型化、綜合性、超高層越來越多，對自備電源的要求越來越高，高壓柴油發電機組應用面越來越廣。下面介紹兩種高壓柴油發電機組的供配電系統，供大家參考和討論。

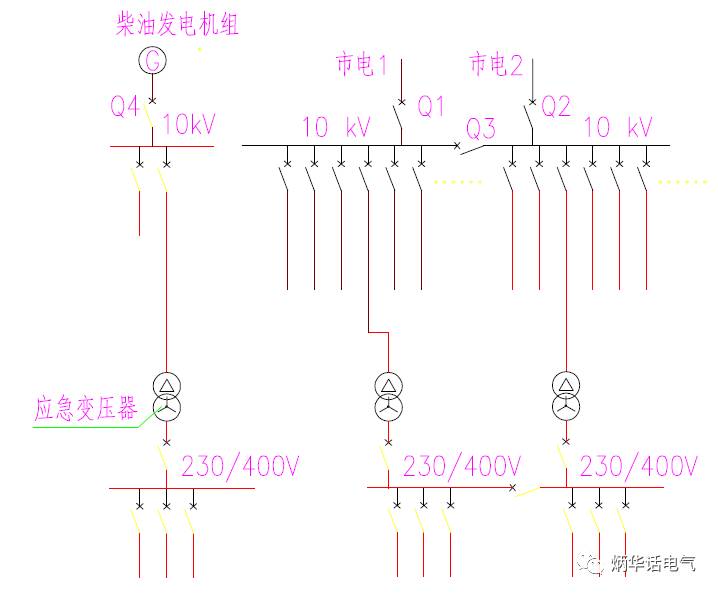

圖1  高壓柴油發電機組的供配電系統（一）

        圖1是高壓柴油發電機組的一種供配電系統方案，高壓柴油發電機組G采用專用的變壓器，與市電系統相對獨立、分開，滿足《供配電系統設計規范》GB 50052-2009第3.0.9條的規定。該系統簡潔，建設成本較低。但是如果柴油發電機組所帶的負荷平時不用，則該系統由于長時間不通電而容易受潮，影響到系統的可靠性。

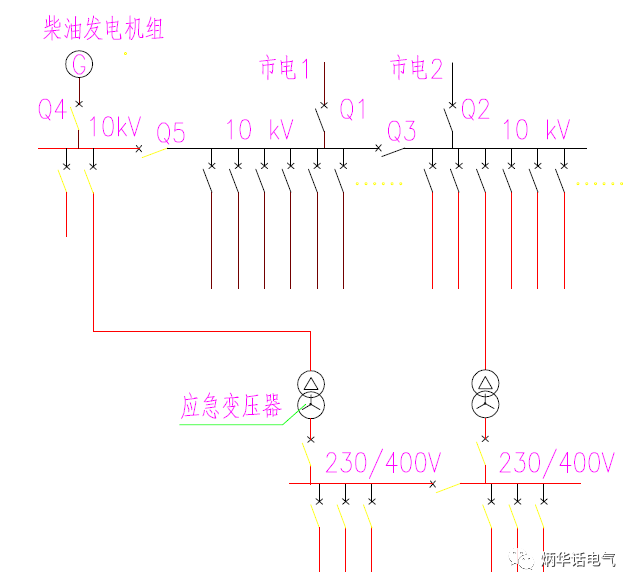

圖1  高壓柴油發電機組的供配電系統（二）

        圖2沒有采用專用的變壓器，高壓柴油發電機組與市電1共同應急變壓器，保證系統平時通電，防止電氣期間、線纜受潮。但系統較為復雜，對電工要求較高。

        正常時，兩個市電同時工作，Q3斷開。Q5閉合，由市電1帶應急變壓器。應急情況下，市電1和2均斷電，柴油發電機組啟動并投入運行，Q4閉合，Q5斷開與市電脫鉤，由發電機組向應急變壓器供電。

        兩個方案各有特點，方案一適合干燥地區，并加強平時的維護。方案二比較理想，但系統復雜，對繼電保護、控制要求較高。
